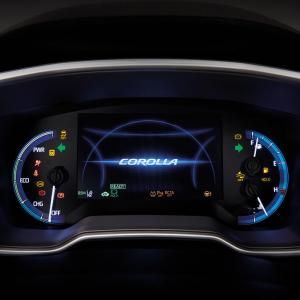

รถยนต์ในปัจจุบัน (ปี 2562) ได้มีเทคโนโลยีต่าง ๆ ถูกบรรจุไว้ในรถยนต์อย่างมากมายซึ่งผู้ที่ใช้รถยนต์ จะต้องมีการทำความเข้าใจกับเทคโนโลยีเหล่านั้นควบคู่กันไปกับการใช้รถยนต์ และสิ่งที่ระบุว่าในรถยนต์คันนั้น ๆ มีเทคโนโลยีอะไรอยู่บ้าง นั่นก็คือ รูปแบบของสัญลักษณ์ต่าง ๆ บนมาตรวัด
สำหรับ ข้อมูลและรายละเอียดที่นำเสนอแก่ท่านผู้อ่านนั้น เราได้จัดทำโดยอ้างอิงจากรถยนต์รุ่น NEW COROLLA ALTIS 2019 โดยมีสัญลักษณ์และความหมายต่าง ๆ อย่างเข้าใจโดยง่ายและสามารถนำไปอ้างอิงกับรถรุ่นต่าง ๆ ได้อีกทางหนึ่ง
สัญลักษณ์ | ความหมาย | สัญลักษณ์ | ความหมาย |
---|---|---|---|
![]() |
ไฟเตือนระบบเบรกมีการขัดข้องเกิดขึ้น เช่น น้ำมันเบรกพร่อง,เบรกมือยังไม่ปลด,อื่น ๆ | ![]() |
ไฟเตือนคาดเข็มขัดนิรภัยด้านคนขับและผู้โดยสารเบาะหน้า |
![]() |
ไฟเตือนระบบเบรก (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟเตือนคาดเข็มขัดนิรภัยด้านผู้โดยสารเบาะหลัง(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนอุณหภูมิน้ำยาหล่อเย็นเครื่องยนต์สูง | ![]() |
ไฟแสดงสถานะเตือนแรงดันลมยาง(ในรถยนต์ที่ติดตั้งเท่านั้น)มีการขัดข้องเกิดขึ้น เช่น ลมยาง,เซ็นเซอร์,อื่น ๆ |
![]() |
ไฟเตือนระบบไฟชาร์จมีการขัดข้องเกิดขึ้น เช่น แปรงถ่านหมดหรือใกล้หมด,ขาดวงจรอุปกรณ์ทำงานผิดพลาด,อื่นๆ | ![]() |
ไฟแสดงสถานะ LTAหรือระบบที่ควบคุมให้รถยนต์วิ่งอยู่กลางเลน (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะ LDA หรือระบบการแจ้งเตือนเมื่อรถออกนอกเลน (ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนแรงดันน้ำมันเครื่องต่ำ | ![]() |
ไฟแสดงสถานะเซ็นเซอร์ระบบช่วยจอดของโตโยต้า(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนแรงดันน้ำมันเครื่องต่ำ (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะ RCTA หรือระบบเตือนขณะถอยรถออกจากช่องจอด(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนอุณหภูมิน้ำมันเกียร์ CVT (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟเตือน PCS หรือระบบเตือนก่อนการชน(ในรถยนต์ที่ติดตั้งกระพริบหรือติดสว่างเท่านั้น) |
![]() |
ไฟแสดงสถานะระบบควบคุมเครื่องยนต์ผิดปกติ | ![]() |
ไฟแสดงสถานะระบบควบคุมความเร็วคงที่(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือน SRS หรือ ระบบในส่วนของถุงลมนิรภัย | ![]() |
ไฟแสดงสถานการณ์ลื่นไถล ไม่ว่าจะเป็นระบบ VSC และ TRC |
![]() |
ไฟเตือน ABS มีการขัดข้องเกิดขึ้น เช่น ขาดวงจรมีความสกปรก,อื่นๆ | ![]() |
ไฟแสดงสถานะเบรกสำหรับจอด |
![]() |
ไฟเตือนระบบยับยั้งแรงขับเคลื่อน/ไฟเตือนระบบควบคุมการเริ่มออกตัว(ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะไฟเลี้ยวและไฟฉุกเฉิน |
![]() |
ไฟเตือนระบบพวงมาลัยเพาเวอร์ไฟฟ้า | ![]() |
ไฟแสดงสถานะไฟหรี่ |
![]() |
ไฟเตือนระบบพวงมาลัยเพาเวอร์ไฟฟ้า | ![]() |
ไฟแสดงสถานะไฟสูง |
![]() |
ไฟแสดงสถานะระบบสมาร์ทเอ็นทรีและระบบสตาร์ท(ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะระบบเปิด-ปิดไฟสูงอัตโนมัติ(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนประตูเปิด (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะไฟตัดหมอกหน้า(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนระดับน้ำมันเชื้อเพลิงต่ำ | ![]() |
ไฟแสดงสถานะไฟตัดหมอกหลัง(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟเตือนความเร็ว(ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะระบบควบคุมความเร็วคงที่แบบไดนามิกเรดาร์(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะ “SET” ของระบบควบคุมความเร็วคงที่ (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะที่กระจกมองข้าง BSM (ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะ BSM หรือระบบแจ้งเตือนมุมอับสายตา (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะ “TRC OFF” (ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะ VSC OFF | ![]() |
ไฟแสดงสถานะเบรกสำหรับจอดชั่วคราวเตรียมพร้อมทำงาน(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะการขับขี่แบบ ECOหรือการขับขี่แบบประหยัด (ในรถยนต์ที่ติดตั้งเท่านั้น) | ![]() |
ไฟแสดงสถานะเบรกสำหรับจอดชั่วคราวทำงาน(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะระบบป้องกันการโจรกรรม | ![]() |
ไฟแสดงสถานะอุณหภูมิภายนอกต่ำ(ในรถยนต์ที่ติดตั้งเท่านั้น) |
![]() |
ไฟแสดงสถานะระบบสมาร์ทเอ็นทรีและระบบสตาร์ท(ในรถยนต์ที่ติดตั้งเท่านั้น) |
ทางผู้เขียน หวังเป็นอย่างยิ่งว่าคงได้รับการตอบรับจากท่านผู้อ่านเหมือนเช่นที่ผ่านมานะครับผม.สำหรับในคราวหน้า จะนำเสนอในส่วนของรถยนต์ดีเซลในโอกาสต่อไปนะครับผม. ท้ายนี้ขอให้ท่านผู้อ่าน สุขภาพอนามัยแข็งแรงร่ำรวย กันอย่างถ้วนหน้า ขอขอบคุณและสวัสดีครับ.
