สัญลักษณ์ต่าง ๆ บนมาตรวัด ฉบับที่ 2

หมวด เทคนิคเกี่ยวกับรถ | จำนวนคนอ่าน 1041 ครั้ง | เมื่อ : 19 พ.ย. 2562 | ส่งบทความนี้ให้เพื่อน

รถยนต์ในปัจจุบัน (ปี 2562) ได้มีเทคโนโลยีต่าง ๆ ถูกบรรจุไว้ในรถยนต์อย่างมากมายซึ่งผู้ที่ใช้รถยนต์ จะต้องมีการทำความเข้าใจกับเทคโนโลยีเหล่านั้นควบคู่กันไปกับการใช้รถยนต์ และสิ่งที่ระบุว่าในรถยนต์คันนั้น ๆ มีเทคโนโลยีอะไรอยู่บ้าง นั่นก็คือ รูปแบบของสัญลักษณ์ต่าง ๆ บนมาตรวัด

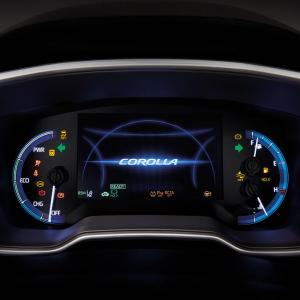

สำหรับ ข้อมูลและรายละเอียดที่นำเสนอแก่ท่านผู้อ่านนั้น เราได้จัดทำโดยอ้างอิงจากรถยนต์รุ่น NEW COROLLA ALTIS 2019 โดยมีสัญลักษณ์และความหมายต่าง ๆ อย่างเข้าใจโดยง่ายและสามารถนำไปอ้างอิงกับรถรุ่นต่าง ๆ ได้อีกทางหนึ่ง

สัญลักษณ์ ความหมาย สัญลักษณ์ ความหมาย
ไฟเตือนระบบเบรกมีการขัดข้องเกิดขึ้น เช่น น้ำมันเบรกพร่อง,เบรกมือยังไม่ปลด,อื่น ๆ ไฟเตือนคาดเข็มขัดนิรภัยด้านคนขับและผู้โดยสารเบาะหน้า
ไฟเตือนระบบเบรก (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟเตือนคาดเข็มขัดนิรภัยด้านผู้โดยสารเบาะหลัง(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนอุณหภูมิน้ำยาหล่อเย็นเครื่องยนต์สูง ไฟแสดงสถานะเตือนแรงดันลมยาง(ในรถยนต์ที่ติดตั้งเท่านั้น)มีการขัดข้องเกิดขึ้น เช่น ลมยาง,เซ็นเซอร์,อื่น ๆ
ไฟเตือนระบบไฟชาร์จมีการขัดข้องเกิดขึ้น เช่น แปรงถ่านหมดหรือใกล้หมด,ขาดวงจรอุปกรณ์ทำงานผิดพลาด,อื่นๆ ไฟแสดงสถานะ LTAหรือระบบที่ควบคุมให้รถยนต์วิ่งอยู่กลางเลน (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะ LDA หรือระบบการแจ้งเตือนเมื่อรถออกนอกเลน (ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนแรงดันน้ำมันเครื่องต่ำ ไฟแสดงสถานะเซ็นเซอร์ระบบช่วยจอดของโตโยต้า(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนแรงดันน้ำมันเครื่องต่ำ (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะ RCTA หรือระบบเตือนขณะถอยรถออกจากช่องจอด(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนอุณหภูมิน้ำมันเกียร์ CVT (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟเตือน PCS หรือระบบเตือนก่อนการชน(ในรถยนต์ที่ติดตั้งกระพริบหรือติดสว่างเท่านั้น)
ไฟแสดงสถานะระบบควบคุมเครื่องยนต์ผิดปกติ ไฟแสดงสถานะระบบควบคุมความเร็วคงที่(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือน SRS หรือ ระบบในส่วนของถุงลมนิรภัย ไฟแสดงสถานการณ์ลื่นไถล ไม่ว่าจะเป็นระบบ VSC และ TRC
ไฟเตือน ABS มีการขัดข้องเกิดขึ้น เช่น ขาดวงจรมีความสกปรก,อื่นๆ ไฟแสดงสถานะเบรกสำหรับจอด
ไฟเตือนระบบยับยั้งแรงขับเคลื่อน/ไฟเตือนระบบควบคุมการเริ่มออกตัว(ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะไฟเลี้ยวและไฟฉุกเฉิน
ไฟเตือนระบบพวงมาลัยเพาเวอร์ไฟฟ้า ไฟแสดงสถานะไฟหรี่
ไฟเตือนระบบพวงมาลัยเพาเวอร์ไฟฟ้า ไฟแสดงสถานะไฟสูง
ไฟแสดงสถานะระบบสมาร์ทเอ็นทรีและระบบสตาร์ท(ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะระบบเปิด-ปิดไฟสูงอัตโนมัติ(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนประตูเปิด (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะไฟตัดหมอกหน้า(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนระดับน้ำมันเชื้อเพลิงต่ำ ไฟแสดงสถานะไฟตัดหมอกหลัง(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟเตือนความเร็ว(ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะระบบควบคุมความเร็วคงที่แบบไดนามิกเรดาร์(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะ “SET” ของระบบควบคุมความเร็วคงที่ (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะที่กระจกมองข้าง BSM (ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะ BSM หรือระบบแจ้งเตือนมุมอับสายตา (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะ “TRC OFF” (ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะ VSC OFF ไฟแสดงสถานะเบรกสำหรับจอดชั่วคราวเตรียมพร้อมทำงาน(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะการขับขี่แบบ ECOหรือการขับขี่แบบประหยัด (ในรถยนต์ที่ติดตั้งเท่านั้น) ไฟแสดงสถานะเบรกสำหรับจอดชั่วคราวทำงาน(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะระบบป้องกันการโจรกรรม ไฟแสดงสถานะอุณหภูมิภายนอกต่ำ(ในรถยนต์ที่ติดตั้งเท่านั้น)
ไฟแสดงสถานะระบบสมาร์ทเอ็นทรีและระบบสตาร์ท(ในรถยนต์ที่ติดตั้งเท่านั้น)

ทางผู้เขียน หวังเป็นอย่างยิ่งว่าคงได้รับการตอบรับจากท่านผู้อ่านเหมือนเช่นที่ผ่านมานะครับผม.สำหรับในคราวหน้า จะนำเสนอในส่วนของรถยนต์ดีเซลในโอกาสต่อไปนะครับผม. ท้ายนี้ขอให้ท่านผู้อ่าน สุขภาพอนามัยแข็งแรงร่ำรวย กันอย่างถ้วนหน้า ขอขอบคุณและสวัสดีครับ.

อ่าน สัญลักษณ์ต่าง ๆ ที่อยู่บนมาตรวัดหรือหน้าปัด ฉบับที่ 1 คลิกเลย!!

“มีไว้ ใช้เป็น เห็นประโยชน์แน่ ๆ ครับ”

ฝ่ายฝึกอบรม
บริษัท พิธานพาณิชย์ จำกัด (กรุงเทพฯ)
